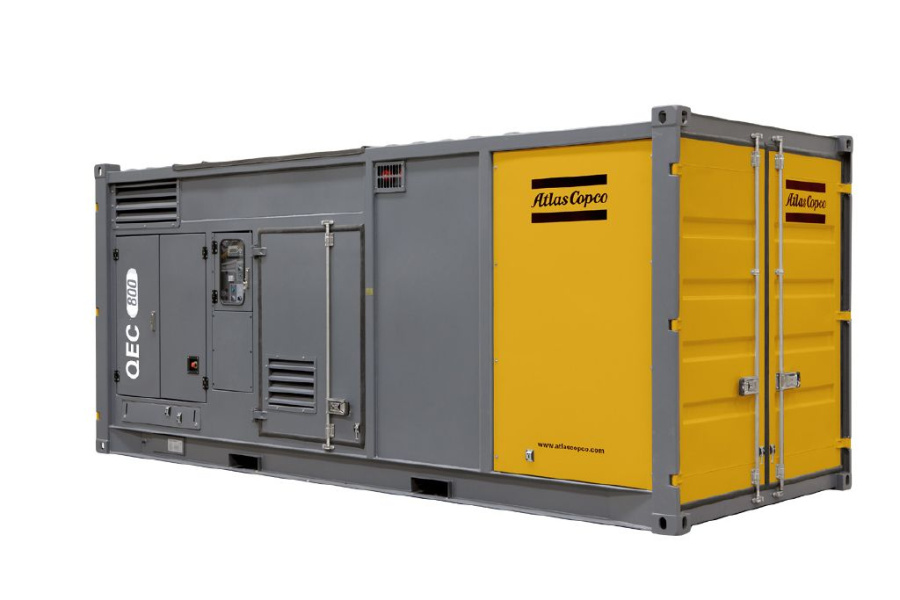

Генератор дизельный Atlas Copco QEC 800

Генератор Atlas Copco QEC 800 это источник энергии мощностью 640 кВт, упакованный в 20-ти футовый контейнер, который можно с легкостью перемещать с одной рабочей площадки на другую. Невероятно надежные генераторы, обеспечивающие универсальное решение для удовлетворения ваших потребностей в электроэнергии при работе в основном режиме или критическом резервировании в арендной, горно-шахтной и нефтегазовой отраслях.
Двигатель
6-ти цилиндровый (модель QSK 23 G3) рядный дизельный двигатель производства Cummins (США) с турбонаддувом и промежуточным охлаждением и рабочим объемом 23 л. Для производства двигателей серии Quantum используется современная электроника и высокотехнологические инженерные решения, что обеспечивает непревзойденную производительность, надежность и универсальность для применения в различных режимах работы (Резерв, Постоянный, Продолжительный).  Предназначен для установки на электростанции, тяжелую спецтехнику и промышленное оборудование.
Двигатель оборудован топливным насосом изохронного типа, прямого действия, обеспечивает возможность установки номинальной частоты вращения при любой нагрузке от 10 % до 110 % номинальной мощности при работе дизеля в составе электроагрегата, электростанции.
Генератор
Синхронный бесщеточный трехфазный генератор переменного тока LSA49-1M75 производства Leroy Somer (Франция). Ротор и статор с обмотками с шагом 2/3 и классом изоляции Н, помещенные в корпус со степенью защиты IP2Вакуумная пропитка каучуком и эпоксидным лаком. Автоматический электронный регулятор напряжения по трем фазам с точностью стабилизации 1%. Допустимая перегрузка: 300% в течение 10 секунд, 50% в течение 2 минут, 10% в течение 1 часа каждые 6 часов.
Контейнер
Двигатель и генератор размещены в шумопоглощающем 20-футовом контейнере с герметичным основанием, согласно стандарту ISO. Контейнер оборудован системой шумоглушения, обеспечивающей очень низкий для подобных установок уровень звуковой мощности (Lw) - 102 дБА (согласно стандарту ISO 200/14/EC). Встроенный съемный топливный бак емкостью 1370 литров с двойными стенками рассчитан на 9,2 часов непрерывной работы без дозаправки при 100% нагрузке.
Контейнер оборудован скользящей выдвижной рамой для удобства обслуживания двигателя и альтернатора.
Панель управления
В базовой комплектации генератор оборудован панелью управления Qc1103, которая обеспечивает возможность локального ручного или дистанционного пуска/остановки ДГУ и соответствует 1-й степени автоматизации по ГОСТ 14228-80. Основной особенностью контроллера являются встроенные цифровые приборы для точного измерения напряжения, частоты и мощности, показания которых отображаются на дисплее.
Дизель-генератор нормирован по непрерывному режиму эксплуатации на переменной мощности (PRP)
Prime Power (согласно ISO 8528-1) означает, что генератор способен работать на номинальной постоянной мощности (с переменной нагрузкой) неограниченное число часов в год (с перерывами на регламентное техобслуживание). Допускается 10%-ная перегрузка в течение 1 часа каждые 12 рабочих часов.
Основные характеристики
Напряжение  - 400 В
Мощность при постоянной нагрузке (PRP) при 50 Гц  - 800 кВА / 640 кВт
Мощность при резервной нагрузке (LTP) при 50 Гц  - 878 кВА / 702 кВт
Коэффициент мощности  - 0,8
Номинальный ток при постоянной нагрузке  - 1154 А
Способность мгновенного приема нагрузки
- с падением частоты более 5%  - 100%
- с падением частоты не более 5%  - 60% (384 кВт)
Емкость топливного бака  - 1370 л.
Топливная автономность при максимальной загрузке  - 9,2 ч.
Уровень звукового давления на расстоянии 7 метров при 75% нагрузке  - 77,1 дБА
Расход топлива
0% мощности  - 13 кг/час
50% мощности  - 69 кг/час
75% мощности  - 97,4 кг/час
100% мощности  - 126,3 кг/час
Удельное потребление топлива при 100% загрузке  - 0,197 кг/кВт ч
Двигатель
Модель  - Cummins QSK 23G3
Число цилиндров  - 6
Мощность  - 682
Подача воздуха в камеру сгорания  - турбонаддув с воздушным охлаждением
Рабочий объем двигателя  - 23,1 л.
Управление скоростью вращения электронное  - Cummins G-Drive ECM
Система впрыска топлива прямой впрыск  - Cummins HPI
Охлаждение жидкостное  - 78 л.
Емкость масляной системы  - 103 л.
Емкость системы охлаждения  -100 л.
Обороты двигателя  - 1500 об/мин
Электрическая система (DC)  - 24 В
Генератор
Модель  - Leroy Sommer LSA49-1 M75
Степень защиты  - IP23
Класс изоляции обмоток статора  - Н (высший)
Класс изоляции обмоток ротора  - Н (высший)
Габаритные размеры и вес
Длина  - 6 060 мм
Ширина  - 2 440 мм
Высота  - 2 590 мм
Вес сухой/рабочий  - 12 150 кг/ 13 960 кг
Условия эксплуатации .
Максимальная рабочая температура окружающей среды + 50°C
Минимальная температура гарантированного запуска + 7°C (без подогревателя охлаждающей жидкости)
Минимальная температура гарантированного запуска с подогревателем охлаждающей жидкости -25°C (поставляется по заказу)
Максимальная высота эксплуатации над уровнем моря 4000 м
Базовая комплектация дизельной электростанции Atlas Copco QEC 800 включает:
- дизельным четырехтактным 6-ти цилиндровым двигателем Cummins QSK 23 G3 (США);
- синхронным бесщеточным генератором переменного тока Leroy Somer LSA 49.1 M75, допускающим 300%-ную перегрузку по току в течение 10 секунд;
- панелью управления Qc1103 с поддержкой локального/удаленного пуска/остановки и возможностью перемещения в два положения;
- двойной системой фильтрации воздуха/масла и топлива для тяжелых условий эксплуатации;
- защитным реле утечки на «землю» с диапазоном регулировки 0,1…30 А;
- автоматическим регулятором напряжения по 3-м фазам с точностью регулировки ± 1%;
- электронным регулятором скорости вращения (частоты) с точностью регулировки ± 0,25%;
- встроенным запирающимся топливным баком емкостью 1370 литров c двойными стенками;
- системой шумоглушения, обеспечивающей уровень звукового давления 77,1 дБА на расстоянии 7 метров при 75% нагрузке;
- металлическим штырем для заземления генератора при работе в полевых условиях;
- системами защиты по низкому/высокому напряжению на выходе генератора, низкому уровню топлива, высокому уровню жидкости во влагоотделителе фильтра;
- стандартной продувочной системой охлаждения/вентиляции;
- герметичной рамой ("экологический" поддон) для предотвращает растекания рабочих жидкостей на почву;
- выключателем аккумуляторной батареи.
